Omfattande guide till PDF-streckkodsgenerering

· PDF-programmering

Implementering av 22 streckkodstyper med HotPDF Delphi-komponent

I dagens digitala värld fungerar streckkoder som ryggraden i lagerhantering, detaljhandel och dataspårningssystem. Möjligheten att generera professionella PDF-dokument som innehåller olika streckkodstyper har blivit avgörande för företag inom olika branscher. Den här omfattande guiden utforskar implementeringen av 22 olika streckkodsstandarder med hjälp av moderna utvecklingsverktyg, speciellt med fokus på Delphi och C++ Builder implementeringar med HotPDF VCL-bibliotek.

Förstå streckkodsstandarder och deras tillämpningar

Streckkoder är maskinläsbara representationer av data som kodar information i visuella mönster. Olika branscher och applikationer kräver specifika streckkodsstandarder, var och en optimerad för särskilda användningsfall. Att förstå dessa standarder är avgörande för utvecklare som implementerar system för generering av streckkoder.

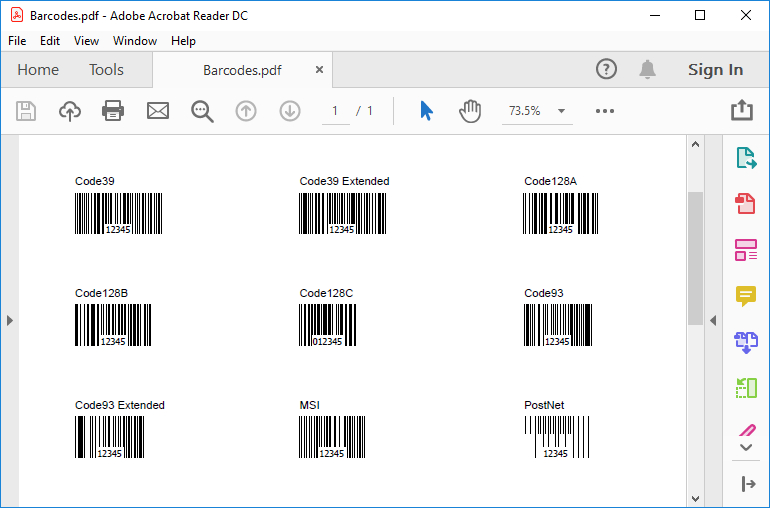

Barcodes with HotPDF Delphi Component
Visa streckkoder med HotPDF Delphi Component

Linjära streckkodskategorier

Linjära streckkoder, även kända som endimensionella streckkoder, kodar data i olika bredder av parallella linjer och mellanrum. De vanligast implementerade standarderna inkluderar:

  • Kod 25 Familj: Inklusive Interleaved, Industrial och Matrix-varianter för endast numeriska data
  • Kod 39 och Kod 93: Alfanumerisk kodning med utökat teckenuppsättningsstöd
  • Kod 128: Högdensitetskodning med tre delmängdsvarianter (A, B, C)
  • UPC/EAN-familj: Detaljhandelsfokuserade standarder inklusive UPC-A, UPC-E, EAN-8 och EAN-13
  • Specialiserade standarder: MSI, PostNet och Codabar för specifika industriapplikationer

Principer för kodning av streckkodsdata

Varje streckkodsstandard följer specifika kodningsregler som bestämmer hur data representeras visuellt. Till exempel använder kod 128 olika kodningstabeller beroende på delmängden:

1
2
3
Code 128A: Uppercase letters, control characters, digits
Code 128B: Mixed case letters, digits, special characters
Code 128C: Numeric pairs encoded as single characters (high density)

Det är viktigt att förstå dessa kodningsprinciper när du väljer lämplig streckkodstyp för specifika datakrav.

Modern arkitektur för generering av streckkoder i PDF

Professionell streckkodsgenerering kräver en robust arkitektur som kan hantera flera streckkodsstandarder samtidigt som PDF-dokumentets integritet bibehålls. Det moderna tillvägagångssättet innebär direkt integrering av streckkodsgenereringsfunktioner inom PDF-skapande bibliotek.

Utveckling från äldre till moderna API:er

Traditionell streckkodsgenerering involverade ofta komplexa flerstegsprocesser med externa beroenden. Moderna implementeringar effektiviserar detta genom integrerade API:er som hanterar både streckkodsgenerering och PDF-inbäddning i en enda operation.

Utvecklingen från äldre metoder till moderna tillvägagångssätt representerar en betydande förbättring av både utvecklarupplevelsen och utskriftskvaliteten:

1
2
3
4
5
6
7
8
9
10
11
Legacy Approach:
1. Generate barcode as image file
2. Load image into PDF library
3. Position and scale image
4. Handle cleanup of temporary files

Modern Approach:
1. Direct barcode generation within PDF context
2. Vector-based output for scalability
3. Integrated positioning and sizing
4. No temporary file management required

Implementering av omfattande streckkodsgenerering i Delphi

Delphi tillhandahåller en utmärkt plattform för att implementera omfattande streckkodsgenereringssystem. Språkets starka skrivning, komponentarkitektur och omfattande RTL gör det idealiskt för att skapa robusta PDF-genereringsapplikationer.

Delphis implementeringsstrategi

Delphi-implementeringen fokuserar på att skapa en konsolapplikation som visar alla streckkodstyper som stöds i ett enda PDF-dokument. Detta tillvägagångssätt ger både en omfattande referens och ett praktiskt testverktyg:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
program Barcodes;
{$APPTYPE CONSOLE}

uses
  System.Classes,
  System.SysUtils,
  Vcl.Graphics,
  HPDFDoc;

var
  I, H: Integer;
  HotPDF: THotPDF;

const
  Names: array [0 .. 21] of AnsiString = (
    'Code 25 Interleaved', 'Code 25 Industrial', 'Code 25 Matrix',
    'Code39', 'Code39 Extended', 'Code128A', 'Code128B', 'Code128C',
    'Code93', 'Code93 Extended', 'MSI', 'PostNet', 'Codebar',
    'EAN8', 'EAN13', 'UPC_A', 'UPC_E0', 'UPC_E1',
    'UPC Supp2', 'UPC Supp5', 'EAN128A', 'EAN128B'
  );

Intelligent testdatagenerering

En av de viktigaste utmaningarna vid generering av streckkoder är att se till att varje streckkodstyp får lämpliga testdata som överensstämmer med dess specifikation. Delphi-implementeringen inkluderar en intelligent funktion som tillhandahåller giltiga testdata för varje streckkodsstandard:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
function GetBarcodeText(BarcodeType: Integer): AnsiString;
begin
  case BarcodeType of
    0, 1, 2: Result := '12345678'; // Code 25 variants (digits only)
    3: Result := 'ABC123'; // Code39 (alphanumeric)
    4: Result := 'Code39Ext'; // Code39 Extended (mixed case)
    5, 6: Result := 'Hello123'; // Code128A/B (text)
    7: Result := '123456789012'; // Code128C (digits only, even length)
    8: Result := 'CODE93'; // Code93 (uppercase)
    9: Result := 'Code93Ext'; // Code93 Extended (mixed case)
    10: Result := '123456789'; // MSI (digits only)
    11: Result := '12345'; // PostNet (ZIP code)
    12: Result := 'A12345B'; // Codabar (starts/ends with letter)
    13: Result := '1234567'; // EAN8 (7 digits, check digit added)
    14: Result := '123456789012'; // EAN13 (12 digits, check digit added)
    15: Result := '012345678905'; // UPC_A (12 digits)
    16, 17: Result := '1234567'; // UPC_E variants (7 digits)
    18: Result := '59'; // UPC Supp2 (2 digits)
    19: Result := '12345'; // UPC Supp5 (5 digits)
    20, 21: Result := 'EAN128TEST'; // EAN128 variants (text)
    else Result := '12345'; // Default
  end;
end;

Detta tillvägagångssätt säkerställer att varje streckkodstyp testas med data som överensstämmer med dess specifika krav, vilket förhindrar genereringsfel och ger realistiska exempel.

Optimerad layoutalgoritm

Delphi-implementeringen använder en sofistikerad layoutalgoritm som arrangerar 22 olika streckkodstyper i ett optimalt rutformat:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
begin
  HotPDF := THotPDF.Create(nil);
  try
    HotPDF.AutoLaunch := true;
    HotPDF.FileName := 'Barcodes.pdf';
    HotPDF.BeginDoc;

    // Display 22 barcode types in a compact layout (4 columns x 6 rows)
    for I := 0 to 5 do // 6 rows (0-5)
    begin
      for H := 0 to 3 do // 4 columns (0-3)
      begin
        if ((I * 4) + H) > 21 then Break; // Total 22 barcodes (0-21)

        // Use new DirectDrawBarcode method with compact size
        HotPDF.CurrentPage.DirectDrawBarcode(
          H * 130 + 30,     // X position (tighter spacing)
          I * 110 + 40,     // Y position
          100, 30,          // Width, Height (optimized for clarity)
          GetBarcodeText((I * 4) + H), // Appropriate test data
          (I * 4) + H       // BarcodeType (0-21)
        );

        HotPDF.CurrentPage.SetFont('Arial', [], 6);
        HotPDF.CurrentPage.TextOut(H * 130 + 30, I * 110 + 75, 0,
          Names[(I * 4) + H]);
      end;
    end;

    HotPDF.EndDoc;
  finally
    HotPDF.Free;
  end;
end.

Denna layoutalgoritm säkerställer optimalt utrymmesutnyttjande samtidigt som streckkodens läsbarhet bibehålls och ger tydlig typidentifikation.

C++ Builder-implementering

C++ Builder-implementeringen ger samma funktionalitet som Delphi-versionen samtidigt som den erbjuder fördelarna med C++-syntax och bredare plattformskompatibilitet. Den här implementeringen visar hur moderna C++-tekniker kan användas för generering av PDF-streckkoder.

C++ arkitektur och minneshantering

Implementeringen av C++ Builder betonar korrekt minneshantering och undantagssäkerhet, avgörande aspekter av professionell C++-utveckling:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
int main(int argc, char* argv[])
{
    THotPDF* HotPDF = NULL;

    try
    {
        HotPDF = new THotPDF(NULL);
        HotPDF->AutoLaunch = true;
        HotPDF->FileName = "Barcodes.pdf";
        HotPDF->BeginDoc();

        std::cout << "Creating PDF with 22 different barcode types..." << std::endl;

        // Implementation continues...
    }
    catch (Exception& E)
    {
        std::cerr << "Error: " << E.Message.c_str() << std::endl;
        if (HotPDF) delete HotPDF;
        return 1;
    }
    catch (...)
    {
        std::cerr << "Unknown error occurred!" << std::endl;
        if (HotPDF) delete HotPDF;
        return 1;
    }

    if (HotPDF) delete HotPDF;
    return 0;
}

Typsäker streckkodsdatahantering

C++-implementeringen inkluderar ett robust datahanteringssystem som säkerställer typsäkerhet samtidigt som det ger samma intelligenta testdatagenerering som Delphi-versionen:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
// Array of barcode type names
const AnsiString Names[22] = {
    "Code 25 Interleaved", "Code 25 Industrial", "Code 25 Matrix",
    "Code39", "Code39 Extended", "Code128A", "Code128B", "Code128C",
    "Code93", "Code93 Extended", "MSI", "PostNet", "Codebar",
    "EAN8", "EAN13", "UPC_A", "UPC_E0", "UPC_E1",
    "UPC Supp2", "UPC Supp5", "EAN128A", "EAN128B"
};

// Function to get appropriate test text for each barcode type
AnsiString GetBarcodeText(int BarcodeType)
{
    switch (BarcodeType)
    {
        case 0: case 1: case 2:
            return "12345678"; // Code 25 variants (digits only)
        case 3:
            return "ABC123"; // Code39 (alphanumeric)
        case 4:
            return "Code39Ext"; // Code39 Extended (mixed case)
        // Additional cases for all 22 barcode types...
        default:
            return "12345"; // Default fallback
    }
}

Framstegsrapportering för användarvänlig

C++-implementeringen inkluderar omfattande framstegsrapportering som ger feedback i realtid under streckkodsgenerering:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
for (int I = 0; I <= 5; I++) // 6 rows (0-5)
{
    for (int H = 0; H <= 3; H++) // 4 columns (0-3) { int barcodeIndex = (I * 4) + H; if (barcodeIndex > 21) break; // Total 22 barcodes (0-21)

        // Generate barcode with optimized parameters
        HotPDF->CurrentPage->DirectDrawBarcode(
            H * 130 + 30,           // X position
            I * 110 + 40,           // Y position
            100, 30,                // Width, Height
            GetBarcodeText(barcodeIndex),  // Appropriate test data
            barcodeIndex            // BarcodeType (0-21)
        );

        // Add descriptive label
        HotPDF->CurrentPage->SetFont("Arial", TFontStyles(), 6);
        HotPDF->CurrentPage->TextOut(
            H * 130 + 30, I * 110 + 75, 0, Names[barcodeIndex]
        );

        // Provide progress feedback
        std::cout << "Generated barcode " << (barcodeIndex + 1) << "/22: "
                 << Names[barcodeIndex].c_str() << std::endl;
    }
}

Avancerad överensstämmelse med streckkodsspecifikationer

Professionell streckkodsgenerering kräver strikt efterlevnad av industristandarder. Varje streckkodstyp har specifika krav för dataformat, kontrollsiffrorsberäkning och visuell representation.

Kod 128 Specifikationsdetaljer

Kod 128 representerar en av de mest mångsidiga streckkodsstandarderna, som stöder tre olika teckenuppsättningar:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
Code 128 Subset A:
- ASCII characters 00-95 (0-9, A-Z, control characters)
- Start character: 11010000100
- Used for: Uppercase text, control characters

Code 128 Subset B:
- ASCII characters 32-127 (0-9, A-Z, a-z, special characters)
- Start character: 11010010000
- Used for: Mixed case text, standard keyboard characters

Code 128 Subset C:
- Numeric pairs 00-99 encoded as single characters
- Start character: 11010011100
- Used for: High-density numeric data (even number of digits)

Specifikationer för UPC/EAN-familjen

UPC/EAN-familjen representerar de mest använda streckkodsstandarderna i detaljhandelsmiljöer:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
UPC-A Structure:
- 12 digits total
- First digit: Number system character
- Next 5 digits: Manufacturer code
- Next 5 digits: Product code
- Last digit: Check digit (calculated)

EAN-13 Structure:
- 13 digits total
- First 2-3 digits: Country code
- Next 4-5 digits: Manufacturer code
- Next 5 digits: Product code
- Last digit: Check digit (calculated)

EAN-8 Structure:
- 8 digits total
- First 2-3 digits: Country code
- Next 4-5 digits: Product code
- Last digit: Check digit (calculated)

PDF-integration och vektorgrafikfördelar

Modern PDF-streckkodsgenerering utnyttjar vektorgrafikfunktioner för att säkerställa optimal kvalitet för alla utdatastorlekar och upplösningar. Detta tillvägagångssätt ger betydande fördelar jämfört med bitmappsbaserade alternativ.

Vektor kontra raster streckkodsgenerering

Vektorbaserad streckkodsgenerering erbjuder flera viktiga fördelar för professionella applikationer:

  • Oändlig skalbarhet: Vektorstreckkoder håller skarpa kanter i alla storlekar
  • Utskriftskvalitet: Ingen pixelering eller kvalitetsförsämring vid utskrift
  • Filstorlekseffektivitet: Mindre filstorlekar jämfört med högupplösta bitmappar
  • Professionellt utseende: Rena, exakta linjer lämpliga för kommersiellt bruk

PDF-struktur för streckkodsintegration

PDF-formatet ger en idealisk behållare för streckkodsdata genom sitt stöd för vektorgrafik och exakt positionering:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
PDF Barcode Object Structure:
1 0 obj
<<
  /Type /XObject
  /Subtype /Form
  /BBox [0 0 100 30]
  /Matrix [1 0 0 1 0 0]
  /Resources << /ProcSet [/PDF] >>
  /Length 245
>>
stream
q
1 0 0 1 0 0 cm
% Barcode drawing commands
0.8 w
0 0 m
0 30 l
S
% Additional barcode elements...
Q
endstream
endobj

Bygg arbetsflöde för automation och utveckling

Professionell utveckling kräver robust byggautomation som säkerställer konsekventa resultat över olika miljöer och plattformar. Både Delphi- och C++Builder-implementeringarna inkluderar omfattande byggskript.

Automatiserad byggkonfiguration

Byggautomatiseringssystemet tillhandahåller plattformsspecifik kompilering med lämpliga optimeringsinställningar:

1
2
3
4
5
6
7
Build Script Features:
- Platform detection (Win32/Win64)
- Compiler optimization settings
- Library path configuration
- Automatic dependency resolution
- Error handling and reporting
- Post-build testing and validation

Kvalitetssäkringsintegration

Utvecklingsarbetsflödet inkluderar integrerade kvalitetssäkringsåtgärder som validerar streckkodsgenereringens noggrannhet:

  • Specifikationsöverensstämmelsetestning: Automatisk verifiering av att streckkodsformatet följs
  • Visuell kvalitetsbedömning: Programmatisk analys av genererad streckkodstydlighet
  • Plattformsöverskridande validering: Säkerställer konsekvent output över olika system
  • Prestandabenchmarking: Övervakar genereringshastighet och minnesanvändning

Industriapplikationer och användningsfall

Det omfattande streckkodsgenereringssystemet tillgodoser verkliga krav inom flera branscher och applikationer.

Detaljhandel och lagerhantering

Detaljhandelsmiljöer kräver stöd för flera streckkodsstandarder för att tillgodose olika produktkategorier och leverantörskrav:

  • UPC/EAN-koder för konsumentprodukter
  • Kod 128 för intern lagerspårning
  • Kod 39 för kapitalförvaltning
  • Kompletterande koder för kampanjpriser

Sjukvård och läkemedel

Sjukvårdstillämpningar kräver högsta noggrannhet och överensstämmelse med industristandarder:

  • Kod 128 för patientidentifiering
  • EAN-128 för läkemedelsförpackningar
  • Kod 39 för spårning av utrustning
  • MSI för laboratorieprover

Logistik och frakt

Logistikverksamhet kräver robusta streckkodssystem som kan hantera stora volymer:

  • Kod 128 för paketspårning
  • PostNet för postautomatisering
  • Kod 93 för säker dokumentspårning
  • Codabar för biblioteks- och blodbankstillämpningar

Prestandaoptimering och bästa praxis

Professionella streckkodsgenereringssystem måste balansera kvalitet, prestanda och resursutnyttjande. Implementeringen innefattar flera optimeringsstrategier som säkerställer effektiv drift.

Optimering av minneshantering

Effektiv minneshantering är avgörande för applikationer som genererar ett stort antal streckkoder:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// Delphi memory management best practices
try
  HotPDF := THotPDF.Create(nil);
  try
    // Barcode generation operations
    HotPDF.BeginDoc;
    // ... generation code ...
    HotPDF.EndDoc;
  finally
    HotPDF.Free; // Ensure proper cleanup
  end;
except
  on E: Exception do
  begin
    // Handle errors gracefully
    WriteLn('Error: ', E.Message);
  end;
end;

Batchbearbetningsstrategier

För generering av streckkoder i stora volymer ger batchbearbetning betydande prestandaförbättringar:

  • Dokumentåteranvändning: Skapa flera streckkoder i ett enda PDF-dokument
  • Resurspooling: Återanvändning av PDF-objekt och grafiksammanhang
  • Lat utvärdering: Genererar streckkoder endast när det behövs
  • Parallell bearbetning: Använder flera kärnor för oberoende streckkodsgenerering

Framtida utveckling och framväxande standarder

Streckkodsindustrin fortsätter att utvecklas med nya standarder och tekniker som möter nya krav inom digital handel och hantering av leveranskedjor.

Tvådimensionell streckkodsintegration

Även om denna implementering fokuserar på linjära streckkoder, ger arkitekturen en grund för framtida integration av tvådimensionella standarder som QR-koder, Data Matrix och PDF417.

Förbättrad felkorrigering

Framtida utveckling kan inkludera avancerade felkorrigeringsfunktioner som förbättrar streckkodsläsbarheten i utmanande miljöer eller när de skrivs ut på olika substrat.

Slutsats

Professionell PDF-streckkodsgenerering kräver en omfattande förståelse av streckkodsspecifikationer, PDF-struktur och moderna utvecklingsmetoder. Implementeringarna som presenteras i den här guiden visar hur Delphi och C++Builder kan användas för att skapa robusta, skalbara streckkodsgenereringssystem som uppfyller verkliga krav.

Kombinationen av intelligent generering av testdata, optimerade layoutalgoritmer och strikt efterlevnad av specifikationerna säkerställer att de genererade streckkoderna uppfyller professionella standarder samtidigt som utvecklarna får praktiska, återanvändbara kodexempel. Oavsett om du implementerar lagerhanteringssystem, detaljhandelsapplikationer eller specialiserade industrilösningar, ger dessa tekniker en solid grund för professionell generering av streckkoder.

Genom att utnyttja moderna PDF-bibliotek och följa etablerade bästa praxis kan utvecklare skapa streckkodsgenereringssystem som ger konsekventa resultat av hög kvalitet i olika applikationer och miljöer. Det omfattande tillvägagångssättet som visas här säkerställer kompatibilitet med industristandarder samtidigt som den flexibilitet som behövs för anpassade implementeringar bibehålls.
